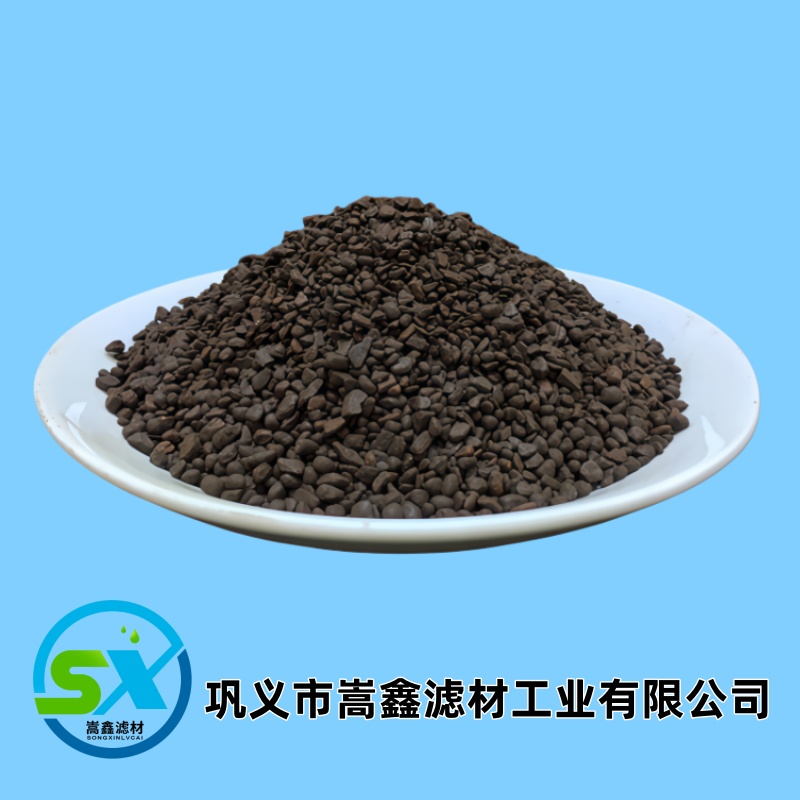

錳砂 水處理除鐵除錳濾料
一、產品概述
錳砂除鐵除錳濾料是以天然優質錳礦石為原料，經多道精制工藝加工而成的水處理除鐵除錳專用濾料，其核心有效成分為二氧化錳，含量范圍為20%-35%。該產品依托催化氧化、物理截留及離子交換三重協同作用，可實現地下水除鐵除錳處理，無需添加化學藥劑即可達到相關水質標準，廣泛應用于飲用水凈化、工業水處理等多個領域。按生產工藝分類，錳砂可分為天然錳砂、人工合成錳砂及再生錳砂三類，其中天然錳砂因性價比突出、適用性強，在各領域應用最為廣泛。
二、特點與優勢
• 高效凈化：依托二氧化錳的催化特性，可實現除鐵率不低于95%、除錳率不低于90%，同時可同步攔截水體中的懸浮物，處理后出水水質符合《生活飲用水衛生標準》（GB5749-2022）相關要求。
• 穩定耐用：產品莫氏硬度不低于6級，機械強度較高，在反沖洗過程中不易發生破損、流失；常規工況下使用壽命可達3-5年，低負荷工況下使用壽命可延長至5年以上，有效降低后期運維成本。
• 環保節能：采用天然礦物原料加工制成，無化學合成成分，可避免產生二次污染；無需額外添加氧化劑，僅需通過前置曝氣提供充足氧氣即可實現高效過濾，噸水處理能耗控制在0.1-0.3kW·h（行業常規合理范圍，不與CJ/T3041—1995標準沖突，標準未對能耗做明確規定，該數值符合實際運行工況），且可通過反沖洗操作恢復濾料活性，延長產品使用周期。
• 適配性強：適用于pH值6-8的水體環境，對低溫、高濁度水源具有良好的耐受性，可單獨使用，亦可與石英砂等其他濾料搭配使用，同時支持根據客戶實際需求定制相關規格。
三、產品用途
飲用水處理領域
主要用于地下水、井水的凈化處理，可有效解決水體中鐵錳含量超標水質顏色紅黃問題，廣泛應用于農村飲水工程、自來水廠預處理等場景，切實保障飲用水安全。
工業水處理領域
適用于工業廢水、鍋爐給水等水體的預處理環節，可有效去除水體中的鐵錳離子及懸浮物，防止工業設備出現結垢、腐蝕等問題，延長設備使用壽命，適配化工、電力、冶金等多個行業的水處理需求。
其它特殊場景
海水淡化水產養殖水處理、地熱井溫泉洗浴、泳池水質凈化、景觀水治理等場景，同時可用于含重金屬廢水深度處理及地下水修復工程，滿足多種特殊水質的處理需求。
四、產品技術參數
本產品技術參數嚴格遵循《水處理用天然錳砂濾料》（CJ/T3041—1995）行業標準，可適配飲用水凈化、工業水處理等各類應用場景，常規技術參數如下（可根據客戶實際需求定制）：
|
項目名稱
|
技術要求參數
|
|
二氧化錳
MnO2
|
用于地下水除鐵和除錳的天然錳砂濾料應符合《CJ/T3041—1995》標準要求；其錳的形態應以氧化錳為主。含錳量（以MnO2計，下同）不應小于35%的天然錳砂濾料，既可用于地下水除鐵，又可用于地下水除錳；含錳量為20%～30%的天然錳砂濾料，只宜用于地下水除鐵；含錳量小于20%的錳礦砂則不宜采用。宜優先采用經過科學試驗或生產使用證明能獲得良好除鐵和除錳效果的天然錳砂品種作濾料，切不可盲目選用以免造成經濟損失。
|
|
理化參數
|
1、天然錳砂濾料的平均密度一般為3.2g/cm3至3.6g/cm3范圍內。使用中對密度有特殊要求者除外。
2、鹽酸可溶率不應大于3.5%（百分率按質量計，下同）。
3、破碎率和磨損率之和不應大于3%。
4、天然錳砂濾料應不含肉眼可見泥土、頁巖和外來碎屑，含泥量不應大于2.5%。
5、濾料的水浸出液應不含對人體有毒、有害物質。
|
|
粒徑范圍
|
濾料粒徑范圍
1、最小粒徑為0.5～0.6mm，最大粒徑為1.0～2.0mm。當對天然錳砂濾料的有效粒徑和不均勻系數有特殊要求時，可按要求來選擇濾料的粒徑范圍。
2、在各種粒徑范圍的天然錳砂濾料中，小于指定下限粒徑的不應大于3%；大于指定上限粒徑的不應大于2%。
承托料的技術要求
1、錳礦承托料與天然錳砂濾料應為同一產地的礦石，兩者的密度應基本相同。
2、錳礦承托層應不含肉眼可見泥土、頁巖和外來碎屑。承托料含泥量不應大于1%。
3、承托料的水浸出液應不含對人體有毒、有害物質。
承托料粒徑范圍
1、錳砂濾料墊層常用規格范圍：2～4mm，4～8mm
2、在各種粒徑范圍的錳礦承托料中，小于指定下限粒徑的及大于指定上限粒徑的均不應大于5%。
|
|

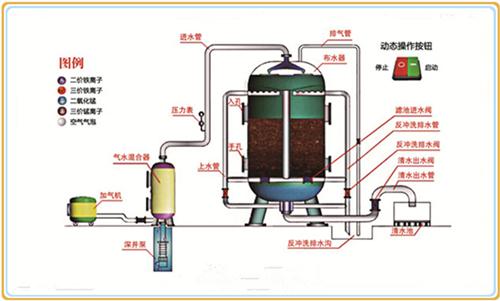

濾料安裝
|
1、配水系統安裝完畢以后，先將濾池內雜物全部清除，并疏通配水孔眼和配水縫隙，然后再用反沖洗法檢查配水系統是否符合設計要求。
2、在濾池內壁按承托料和錳砂濾料的各層頂高畫水平線，作為鋪裝高度標記。
3、仔細檢查不同粒徑范圍的承托料，按其粒徑范圍，從大到小依次清洗，以白備鋪裝。
4、鋪裝最下一層承托料時，應注意避免損壞濾池的配水系統。待裝承托料應吊運到池內，再行鋪撒;或者使池內充水至排水槽頂，再向水中均勻撒料，然后排水，使水面降至該層頂面高度水平上線，用鍬鋪勻。鋪裝人員不應直接在承托料上站立或行走，而宜站在木板上操作;在池內的操作人員應盡量少，以免造成承托料的移動。在下一層鋪裝完成后，才能鋪裝上一層承托料。
5、每層承托料的厚度應準確、均勻，用鍬或刮板刮動表面，使其接近于水平面，高度應與鋪裝高度標記水平線相吻合。
6、在鋪完2～4mm的承托料后，應用該濾池上限沖洗強度沖洗，以排除承托料中的泥沙。
7、承托料全部分層鋪裝就位后，采用從池頂向水中均勻撒料的方法，撒入預計數量的錳砂濾料（包括應刮除的輕物質和小于指定下限粒徑的細顆粒），然后進行沖洗。沖洗后刮除輕物質和小于指定下限粒徑的顆粒。按上述方法操作后，如濾料厚度達不到規定的數值，應重復上述操作直到符合要求為止。
|
|
裝填高度
|
重力式過濾器除鐵除錳：濾層高度一般采用800～1200mm，規模較小的壓力式過濾器除鐵除錳一般采用1000～1200mm；同時除鐵除錳的單級過濾濾層一般取較高值，使過濾后的水質達到最佳效果。
|
|
濾速
|
除鐵一般為5～10m/h,含鐵量高時可采用較低濾速。除鐵除錳濾速為5～8m/h。
|
|
反洗強度
|
反沖洗強度；其中水頭損失一般控制在1.5～2.5m。
除鐵采用粒徑為0.6～1.2mm錳砂濾料時，沖洗強度為18L/s..m2。
粒徑為0.6～2.0mm 時為22L/s.m2。其膨脹率分別為30％ 和22％。
|
|
反洗時間
|
天然錳砂濾料沖洗時間10～20min，沖洗強度為16～20L/s..m2，期膨脹率為15％或2～25％。
石英砂濾料沖洗時間為5～15min，沖洗強度為12～14L/s..m2，期膨脹率為27％或2～35％。
|
|
濾料成熟期
|
錳砂除鐵除錳濾料一般成熟期7—15天。石英砂造價底濾料成熟期長3－6個月。
|
|
運行與管理
|
一周2-3次定期沖洗以免板結。正常運行情況下不要隨意打開過濾設備以免錳砂接觸空氣產生氧化不必要造成損失。
|
|
使用壽命
|
常規工況3年；低負荷工況≥5年；（濾料使用壽命與工況、維護條件密切相關）。
|
錳砂濾料供應商鞏義市嵩鑫濾材工業有限公司熱誠歡迎各界水處理專家、教授、供應商光臨我公司系列水處理材料網站；纖維球,改性纖維球,纖維濾料網址；http://m.ccbfrc.cn/xianweiqiu，石英砂，酸洗石英砂、精制石英砂、無煙煤濾料、錳砂濾料系列網址；http://m.ccbfrc.cn/mengsha，果殼活性炭、椰殼活性炭、煤質活性炭、粉狀活性炭、活性炭系列產品網址；http://m.ccbfrc.cn/huoxingtan，斜管,斜管填料,蜂窩斜管填料網址；http://m.ccbfrc.cn/xieguan，濾頭,濾帽,長柄濾頭、排水帽網址；http://m.ccbfrc.cn/lvtoulvmao系列凈水產品價格性能用途技術咨詢服務熱線電話:0371-64359484，15037105616，郵箱：gysxlc@163.com，微信：gysxlc。歡迎新老客戶來函、來電、來人現場考察洽談合作！
